一、产品简介
设备采用国际领先的数字图像相关（DIC）技术和物联网技术，单一传感器就能同时实现对多点位移的监测和预警，适用于桥梁、隧道、大坝、护坡、山体及建筑物等结构位移的长期监测和预警。

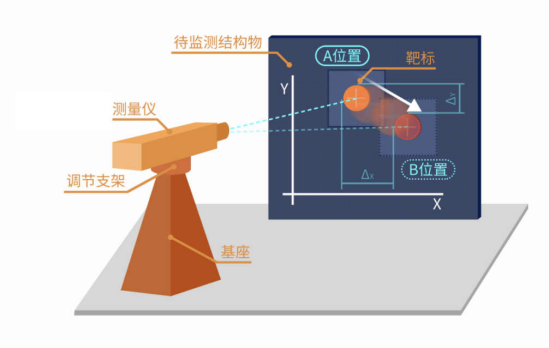

二、测量原理
红外靶目标通过图像监测传感器的长焦光学系统成像在摄像头的光敏面上，通过基于嵌入式处理平台的图像处理识别和高精度定位技术，确定像点的精确位置，最后由物像关系确定靶目标的空间位置。通过对不同时刻靶目标的空间位置比较分析，确定靶目标的变形情况，进而获得被测结构的变形参数。
三、产品特点
◆多点动态监测传感器；
◆采用嵌入式工控机设计、对恶劣环境的适应性更强、可靠性更高；
◆采用数字相关（DIC）技术，能够同时实现对多点位移的非接触式、高精度监测；
◆采用红外相机及恒流驱动的红外靶标，能够实现全天候监测；
◆采用物联网通讯技术，实现监测数据的远程、可靠传输监测及预警管理系统能够实现数据采集、报警推送、数据推送对接第三方平台等。
四、技术参数

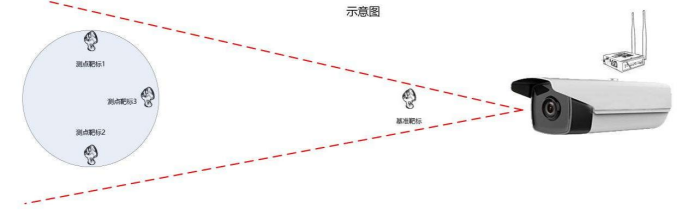

五、系统组成
六、数据软件
将传感器采集到的图像进行分析处理计算，得出图像坐标系中当前测点坐标相对于初始坐标的相对变化，再通过图像坐标和大地坐标的系数转换得到实际的位移值。
1.实时监测数据展示;
2.可远程查看、下载历史数据、管理各个测量传感器及测点;
3.报警推送、数据推送对接第三方平台、权限管理等。
